智慧城市排水系統智慧抵御強降雨,推動城市排水管理全面提升
發布日期:2024-08-09?瀏覽次數:作者:小編
近些年,搭建智慧城市排水系統的發展理念早已深受眾多排水同行業的一致認可。大家的解讀,所謂的“智慧排水”就是指利用各種類型傳感器、水體質量水量水位儀表等在線監測設備即時感受城市排水系統的運行狀態,通過網絡將數據監測內容進行傳輸,同時通過數據可視化形式有效融合各排水管理部門與排水系統的資源,搭建“城市排水物聯網”,對海量排水管道內容進行及時分析和處理,進行相應的調度指揮控制指令或者決策支持提議,以此來實現以更加精細和實時動態的方法監管城市排水系統整個生產、管理與服務流程,最終實現智慧化管理狀態。

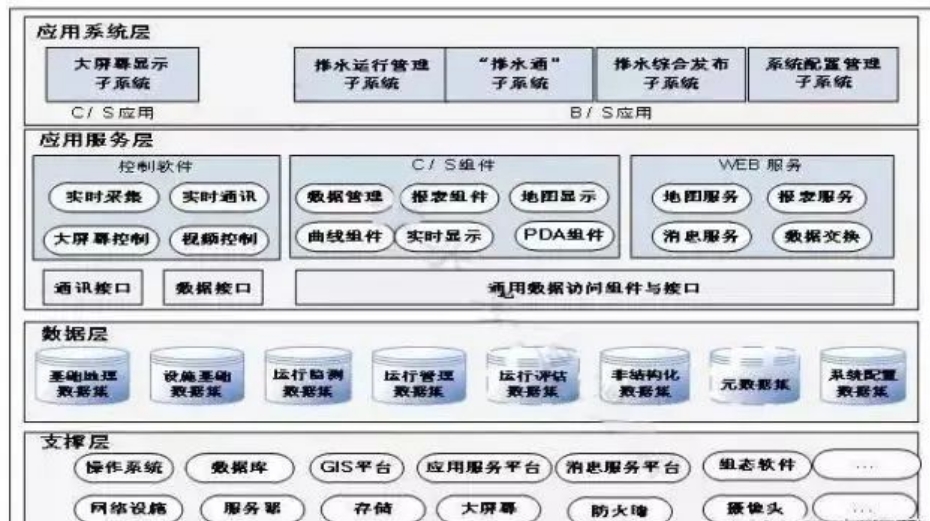

如圖所示,整個智慧城市排水系統從邏輯上劃分成4層,由下到上分成:支撐層、數據訪問層、應用服務層和應用系統層。

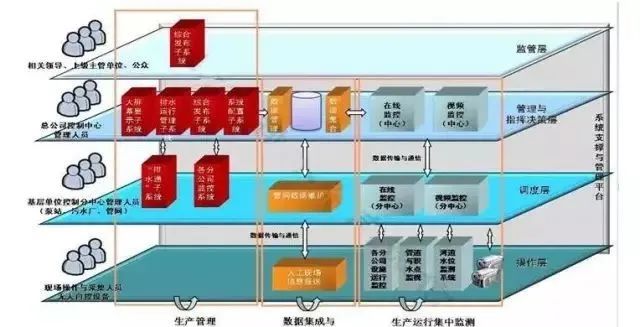

智慧城市排水系統的運行管理模式主要分為4個層級,由下到上分成實際操作層、生產調度層、管理和指揮決策層、監管層。

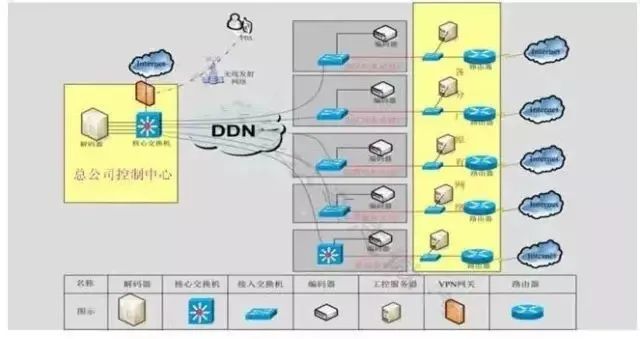

下圖為智慧城市排水系統的網絡拓樸結構。泵站分公司、管道網分公司、4座污水處理廠等6家企業新創建網絡根據DDN專網與總公司控制中心實現網絡連接,在這里網絡中傳輸視頻數據和工業控制實時動態。

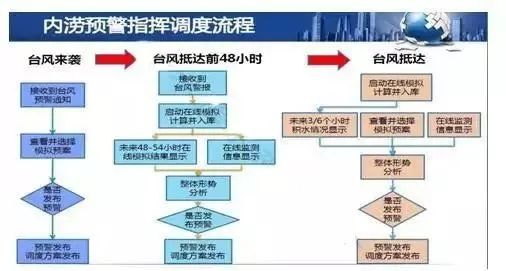

市排水公司接收臺風預警通告(臺風登陸前5天)后,控制中心根據系統上顯示的臺風預警等級及各項監測數據(水庫水位、內河水位、泵站、管道網運行狀況等),根據模型計算基本模擬現況情形、剖析總體趨勢分析,并做出災情預測,提早作出調整布署,下發布署控制指令,特別是關鍵監視易積水地區的各種工作狀況。
治水是一項長期而嚴峻的系統工程。中交路橋科技基安云·智慧城市排水系統(SDP)基于在線監測、數學模型、地理信息系統等先進技術,采用BIM、loT、AI、VR等技術,構建基于CIM的數字孿生平臺,實現排水防澇設施的數據維護、運行管理、情景模擬、風險評估、指揮調度、動態決策等功能,結合水動力學數值仿真和暴雨降水模型算法,借助高性能計算,實現了城市內澇風險的預報、預警、預演和預案,以優化升級運作效率、健全系統模塊、充分整合系統資源為著力點,推動城市排水綜合性管理能力的全面提升。
