傳感器技術的領先應用和智慧水務的發展日益密不可分。在智慧水務系統平臺中，傳感器扮演著關鍵的角色，通過實時監測、數據采集和分析，為水資源管理和水質保障提供了有力支持。特別是在監測水質參數、管網狀態以及供水運行情況方面，傳感器的應用正在為智慧水務系統平臺帶來實實在在的變革和提升，今天中交路橋科技就帶大家認識一下相關傳感器。

1、鉑熱電阻溫度傳感器

鉑熱電阻是將溫度值轉換為相應的電壓值輸出。其模塊分成三個部分：①直流穩壓電源，為整個電路提供5V的穩定電壓，主要有濾波電路和穩壓電路組成；②測量電橋，即鉑電阻；③差動放大電路，改變電壓信號的放大倍數。

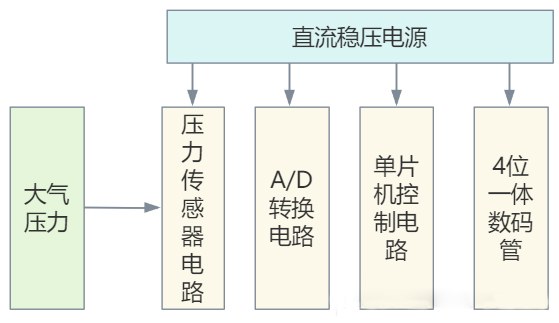

2、大氣壓力傳感器

實現對當?shù)卮髿鈮旱臋z測。整個系統分成5個部分：①直流穩壓電源，直流穩壓電源為整個電路提供+5V的直流穩壓；② 大氣壓力傳感器，由MPX4115傳感器組成，采集大氣壓力信號；③A/D轉換器，將模擬信號轉換為數字信號；④單片機電路，采用AT89C51單片機芯片，將編輯好的程序下載到芯片中，并進行處理；⑤ 數碼管顯示電路，對前幾部分信號進行輸出。

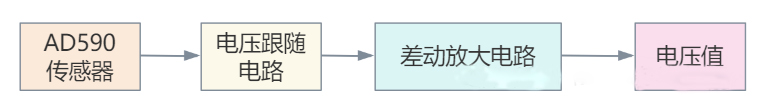

3、電流輸出型溫度傳感器

將溫度信號轉換為對應的電壓信號，并將信號輸出。系統有三個部分：① 直流穩壓電路，為整個電路提供6V的穩定電壓；② 電流轉換電壓電路，將AD590輸出電流轉化為相應的電壓；③ 差動放大電路，輸出相對于溫度的電壓值。

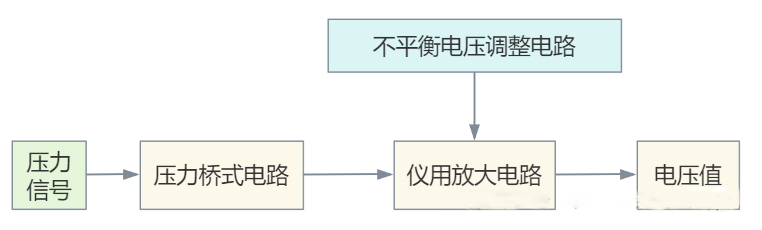

4、電阻應變片壓力傳感器

將壓力信號轉換為電壓信號，并將其放大和輸出。電阻應變壓力測量電路分為三個部分：① 電阻應變片構成的壓力橋式電路，將壓力值轉換為電壓值；② 儀用放大電路能消除任何共模信號兒放大差模信號，將傳感器的壓差電壓信號進行放大；③ 不平衡電壓調整電路。

5、環境濕度傳感器

檢測環境相對濕度，并將檢測數值顯示。整個系統設計有三個部分：① 濕度測量部分，其電路等于一個電容器，電路中電容接口接出，其電容隨著空氣濕度增大而增大；② 運算處理部分，每個電容對應一個濕度，從而計算出濕度的大小；③ 顯示電路部分。

6、霍爾轉速傳感器

霍爾傳感器采集電動機轉動次數，再由單片機處理成轉速，最后通過液晶顯示屏顯示。系統分成四個部分：① 電源模塊，為單片機、霍爾傳感器和液晶屏提供穩定的直流電源；② 霍爾傳感器采集模塊，將霍爾傳感器輸出的脈沖信號轉換成單片機相匹配的脈沖信號；③ 單片機處理模塊，將霍爾傳感器的脈沖信號轉換成轉速信號；④ 顯示模塊

7、酒精檢測傳感器

酒精傳感器在接觸酒精時電阻會減小，可以通過電壓的改變，用數模轉換將模擬信號轉變?yōu)閿?shù)字信號輸入到單片機中。單片機處理控制數碼管和蜂鳴器。酒精檢測電路分成八個部分：① 傳感器電路將酒精濃度轉變?yōu)殡妷褐担虎?數模轉換電路；③ 蜂鳴器驅動電路，超過閾值報警；④ 功能按鍵電路；⑤ 晶振電路，提供時鐘振蕩；⑥ 最小系統電路；⑦ 數碼管顯示電路。

8、空氣質量傳感器

空氣質量傳感器，能將大氣的污染程度以電壓值的形式顯示在4位數碼管上，精確度0.01V，尤其對硫化物、苯系、煙霧等有害氣體具有很高的靈敏度。空氣質量傳感器主要有四個部分：① 模擬電壓測量部分；② 模數轉換部分；③ 單片機數據處理部分；④ 數碼管顯示部分。

9、熱電偶溫度傳感器

主要時將溫度值轉換為電壓值輸出。測量電路分成兩個部分：① 直流穩壓電源，為整個電路提供5V的穩定電壓；② 熱電偶測溫電路。

10、位移傳感器

通過位移霍爾傳感器實現位置移動報警。霍爾傳感器在磁場中運動，輸出一個電壓值接到電壓比較器的正向輸入端，與接到反相輸入端的滑動變阻器所設定的電壓值做比較，如果高于滑動電阻器的電壓值，則輸出一個高電平，否則輸出一個低電平。系統組成主要由傳感器、比較器、顯示三個部分組成。

11、煙霧傳感器

煙霧傳感器能實時顯示煙霧值的大小，并可以設定一個煙霧閾值，當超過閾值時能夠進行聲光報警提示。主要由5個部分組成：① 煙霧傳感器電路，將煙霧濃度轉換為電壓信號；② 模數轉換電路A/D；③ 單片機最小系統電路；④ 顯示電路；⑤ 按鍵、指示燈、蜂鳴器電路。

12、陽光強度傳感器

將感應到的光強轉換為數字量，能將陽光的強弱在一定電壓范圍內顯示。陽光強度的電路分為五個部分：① 光電轉換電路，將陽光強度轉換為電壓信號；② 模數轉換電路；③ 晶振、復位電路；④ 顯示電路；⑤ 蜂鳴器報警電路。

13、液位傳感器

超聲波模塊感應距離，然后由液晶顯示顯示測量值，兩次測量可顯示液位高度的變化。主要有三個部分組成：① 超聲波傳感器模塊，用于測量液位距離；② 單片機控制電路模塊，用于數據采樣、前驅動LCD顯示模塊；③ LCD顯示，用于測量的距離值。

14、轉速傳感器

可實現直流電動機的啟動、停止、加速、減速、正轉、反轉及速度的動態顯示。電路分為六個部分：① 供電電路；② 電動機H橋驅動；③ 霍爾測速電路；④ 按鍵電路；⑤ 單片機最小系統電路；⑥ 液晶顯示模塊。

15、振動傳感器

設計能檢測到振動信號的振動檢測電路，通過比較器輸出一個低電平，使檢測信號的發光二極管發光以此顯示檢測到的振動信號。

       隨著傳感器技術的不斷創新和推廣，智慧水務領域的發展勢頭愈發強勁。傳感器的智能化、網絡化應用為水務管理者提供了更加高效、精確的數據支持，助力智慧水務系統平臺的持續優化和提升。在未來，傳感器技術將繼續發揮重要作用，助力智慧水務向著更智能、更可持續的方向邁進。

       中交路橋科技基安云智慧水務系統其使用對象不僅僅局限于水廠管理者，對于水務工作決策者、水管維護員、營收業務員與用戶均適用，該系統集數據采集與監控、管網巡線、管線布控、供水綜合運營調度、供水漏損控制、營收收費等于一體，助力水利發展。
